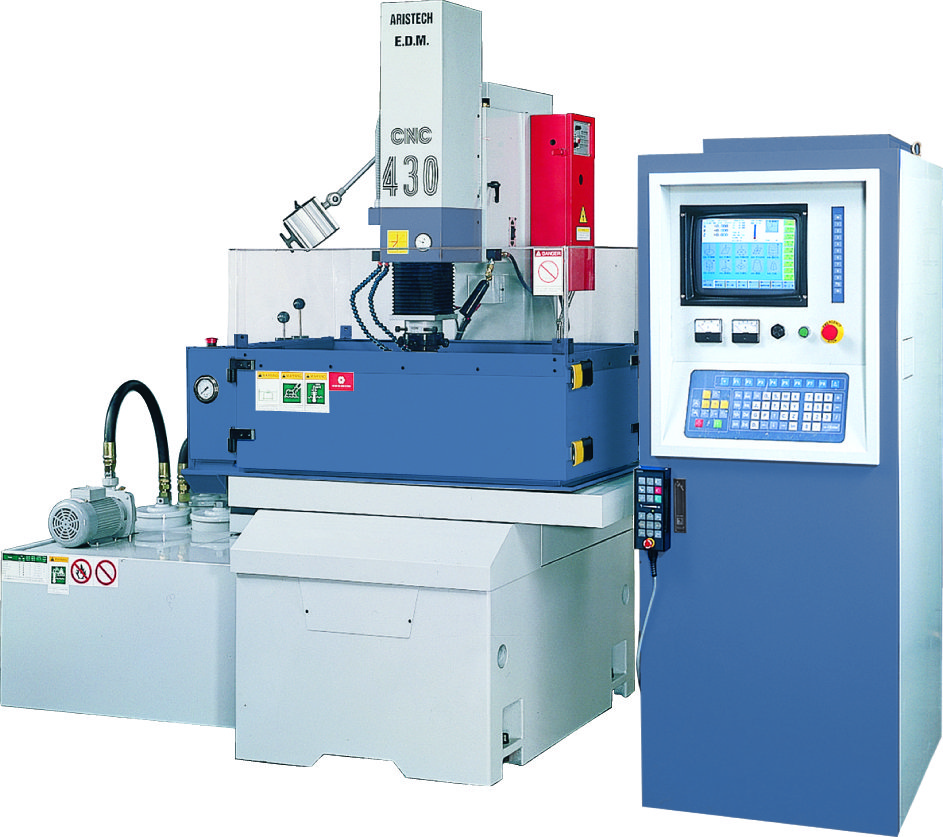

CNC430

  • 回上一頁

項 目 機 型

CNC-430

工作油槽、內槽

(WxDxH) mm/inch

1,090x600x370

(42.9x23.6x14.6)

工作台面積(XxY) mm/inch

650x350 (25.6x13.8)

工作台行程(XxY) mm/inch

400x300 (15.7x11.8)

加工機頭行程(W) mm/inch

270

電極頭行程(Z1) mm/inch

200 (7.9)

電極頭端面至工作台面

最小到最大距離 mm/inch

270~570(10.6~22.4)

電極最大載重 kgs/lbs

120 (264)

最大工作件載重 kgs/lbs

600 (1,320)

外型尺寸(WxDxH) mm/inch

1,210x1,400x2,040

(47.6x55.1x80.3)

包裝尺寸(WxDxH) mm/inch

1,515x1,320,2,230

(59.7x52x87.8)

淨 重 kgs/lbs

1,800(3,960)



電源箱規格：



電源箱功能：

控制軸數

X, Y, Z (C軸選配)







遙動擴孔功能

圓、方、錐、放射形、2D、3D多種







最小設定尺寸

mm

0.001





最大設定尺寸

mm

9999.999





座標系統

增量，絕對座標







顯示幕尺寸

15" LCD-TFT







最大加工電流

A

30

60

120

輸入電力

KVA

3.5

6

10

最大加工速度

mm 3/min

360

550

700

電極消耗比

%

<0.3





最佳表面精度

Min.Ra

0.3μm





外觀尺寸(WxHxD)

mm

800x730x1,800





包裝尺寸(WxHxD)

mm

950x880x2,000





淨重

kgs

200







項目

說 明

規 格

1

顯示螢幕

15" LCD液晶螢幕

2

控制方式

數值控制閉迴路

3

控制軸數

X,Y,Z 三軸(C軸選配)

4

X,Y,Z最小設定尺寸

(光學尺)

0.001mm

5

X,Y,Z最大設定尺寸

9999.999mm

6

座標系統

增量，絕對座標

7

手動移位數率

慢速、中慢、中速、快速

8

(遙控器)移位速率

0.001mm 每單位

9

加工模式設定

E-CODE

10

放電參數設定

S-CODE

11

搖動擴孔功能

圓、方、錐、放射形、2D、3D多種

12

搖動方式

X, Y (Z 軸鎖定)，

 X, Y, Z 三軸

13

最大加工孔數

200個

14

螢幕頁數

20頁

15

程式檔案儲存

最多100個

16

三軸光學尺解析度

0.001mm



1.

15"LCD-TFT液晶螢幕顯示器及三軸光學尺(電子尺)

1組

2.

三軸DC伺服馬達及滾球導桿

1組

3.

電極夾頭組

1組

4.

石英工作燈

1組

5.

工具及工具箱、工具件夾具

1組

6.

過濾網紙筒

1組

7.

機台水平調整塊

1組

8.

防火偵測及感應式滅火器

1組

9.

遙控器

1組

10.

使用手冊及加工資料手冊

1份

11.

CNC-430,460,580,650,2010為三軸線性滑軌

1份



特別附件：

1.

3R瑞典製或EROWA瑞士製電極夾具

2.

EROWA或3R自動換電極系統

3.

加工液冷卻系統

4.

C-AXIS第四軸

5.

油壓電動升降油槽門
