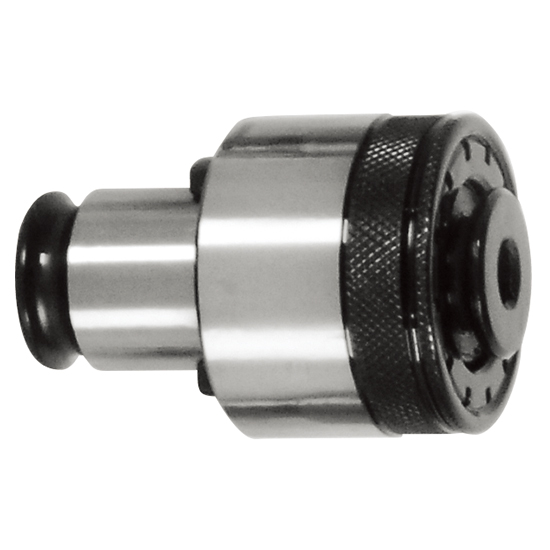

TC 快換絲攻筒夾 - 扭力裝置型

  • 回上一頁

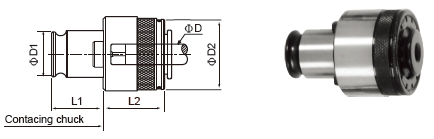

TC 快換絲攻筒夾 - 扭力裝置型


型 號 攻牙能力 ΦD1 ΦD2 L1 L2
TC312 (#1) M3 ~ M14 19.0 32.0 21.5 25.0
TC820 (#2) M8 ~ M24 31.0 50.0 35.0 34.0
TC1433 (#3) M14 ~ M36 48.0 72.0 55.5 45.0





絲攻筒夾- 扭力裝置型IS-JIS

JIS 絲攻 絲攻尺寸 TC312(#1) TC820(#2) TC1433(#3)
ΦD 柄徑 四方孔口 訂購編號 訂購編號 訂購編號
M2     3.0 2.5 010-00
M3   #5.#6 4.0 3.2 010-01
M4 M4.5 #8 5.0 4.0 010-02
M5 M5.5 #10UNC3/16 5.5 4.5 010-03
M6   UNC1/4 6.0 4.5 010-04
    UNC5/16 6.1 5.0 010-05
M8 M7   6.2 5.0 010-06 020-01
M10 M9 UNC3/8 7.0 5.5 010-07 020-02
  M11 UNC7/16 8.0 6.0 010-08 020-03
M12     8.5 6.5 010-09 020-04
    UNC1/2 9.0 7.0 010-10 020-05
M14 M15 UNC9/16 10.5 8.0 010-11 020-06 030-01
    UNC5/8 12.0 9.0   020-07 030-02
M16     12.5 10.0 010B-14 020-08 030-03
  M17   13.0 10.0   020-09 030-04
M18   UNC3/4 14.0 11.0   020-10 030-05
M20     15.0 12.0   020-11 030-06
M22   UNC7/8 17.0 13.0   020-12 030-07
M24 M25   19.0 15.0   020-13 030-08
M27 M26 UNC1 20.0 15.0     030-09
M28     21.0 17.0     030-10
    UNC11/8 22.0 17.0     030-11
M30     23.0 17.0     030-12
M32   UNC11/4 24.0 19.0     030-13
M33     25.0 19.0     030-14
M35 M34 UNC13/8 26.0 21.0     030-15
M36     28.0 21.0     030-16
PT1/8 PF1/8 8.0 6.0 010-12 020-14
PT1/4 PF1/4 11.0 9.0 010-13 020-15 030-17
PT3/8 PF3/8 14.0 11.0   020-16 030-18
PT1/2 PF1/2 18.0 14.0   020-17 030-19
PT3/4 PF3/4 23.0 17.0     030-20
PT1 PF1 26.0 21.0     030-21



絲攻筒夾- 扭力裝置型-DIN371

DIN371 絲攻 絲攻尺寸 TC312(#1) TC820(#2) TC1433(#3)
ΦD 柄徑 四方孔口 訂購編號 訂購編號 訂購編號
M1~M1.8 2.5 2.1 011-01
M2~M2.5 2.8 2.1 011-02
M3 3.5 2.7 011-03
M3.5 4.0 3.0 011-04
M4 4.5 3.4 011-05
M4.5 6.0 4.9 011-06
M5 6.0 4.9 011-07 021-01
M6 6.0 4.9 011-08 021-02
M8 8.0 6.2 011-09 021-03
M10 10.0 8.0 011-10 021-04



絲攻筒夾- 扭力裝置型-DIN376

DIN376 絲攻 絲攻尺寸 TC312(#1) TC820(#2) TC1433(#3)
ΦD 柄徑 四方孔口 訂購編號 訂購編號 訂購編號
M3.5 2.5 2.1 012-01 　 　
M4 2.8 2.1 012-02
M4.5 3.5 2.7 012-03
M5 3.5 2.7 012-04
M6 4.5 3.4 012-05
M7 5.5 4.3 012-06
M8 6.0 4.9 012-07 022-01
M10 7.0 5.5 012-08 022-02
M12 9.0 7.0 012-09 022-03
M14 11.0 9.0 012-10 022-04 032-01
M16 12.0 9.0 012B-11 022-05 032-02
M18 14.0 11.0   022-06 032-03
M20 16.0 12.0   022-07 032-04
M22 18.0 14.5   022-08 032-05
M24 18.0 14.5   022-09 032-06
M27 20.0 16.0   　 032-07
M30 22.0 18.0     032-08
M33 25.0 20.0     032-09
M36 28.0 22.0     032-10



絲攻筒夾- 扭力裝置型-ISO529

ISO529 絲攻 絲攻尺寸 TC312(#1) TC820(#2) TC1433(#3)
ΦD 柄徑 四方孔口 訂購編號 訂購編號 訂購編號
M1~M2 2.5 2.0 013-01
M2.2~M2.5 2.8 2.24 013-02
M3 3.15 2.5 013-03
M3.5 3.55 2.8 013-04
M4 4.0 3.15 013-05
M4.5 4.5 3.55 013-06
M5 5.0 4.0 013-07
M6 6.3 5.0 013-08 023-01
M7 7.1 5.6 013-09 023-02
M8 8.0 6.3 013-10 023-03
M9 9.0 7.1 013-11 023-04
M10 10.0 8.0 013-12 023-05



絲攻筒夾- 扭力裝置型-ISO529 / 2283

ISO529/2283 絲攻 絲攻尺寸 TC312(#1) TC820(#2) TC1433(#3)
ΦD 柄徑 四方孔口 訂購編號 訂購編號 訂購編號
M3 2.24 1.8 014-01
M3.5 2.5 2.0 014-02
M4 3.15 2.5 014-03
M4.5 3.55 2.8 014-04
M5 4.0 3.15 014-05
M6 4.5 3.55 014-06
M7 5.6 4.5 014-07
M8 6.3 5.0 014-08 024-01
M9 7.1 5.6 014-09 024-02
M10 8.0 6.3 014-10 024-03
M12 9.0 7.1 014-11 024-04
M14 11.2 9.0 014-12 024-05 034-01
M16 12.5 10.0 　014B-12 024-06 034-02
M18 14.0 11.2   024-07 034-03
M20 14.0 11.2   024-08 034-04
M22 16.0 12.5   024-09 034-05
M24 18.0 14.0   024-10 034-06
M27 20.0 16.0   　 034-07
M30 20.0 16.0     034-08
M33 22.4 18.0     034-09
M36 25.0 20.0     034-10
