具20段自動跳序,可程式編輯及永久記憶功能,所有加工參數、數值皆可預先設定輸入並儲存,由粗加工到超細加工一次完成,加工參數在加工中亦可隨時加以修改,以適應不良加工條件。
標準配備X,Y,Z,三軸光學尺及多功能EDM專用顯示器,確保製品精度。
具微電腦型控制系統及多項自動安全裝置:紅外線偵測自動斷電、警報及滅火系統,並有液位、油溫、防積碳、防火、防碰撞電極、尋邊側位、中心點找尋,並有極性(正負極)切換裝置、Z軸鎖定、預留加裝搖動裝置等標準配備。
控制線路板使用槽道設計,方便裝換,且整台電控箱均符合CE安全標準,且經英國驗證合格。
機台鑄鐵部份,使用C-30高剛性鑄鐵或米漢納鑄件,X,Y軸滑道貼鐵氟龍耐磨片,Z軸為雙組瑞士進口之線性滑軌,高精度且符合CE安全規範。

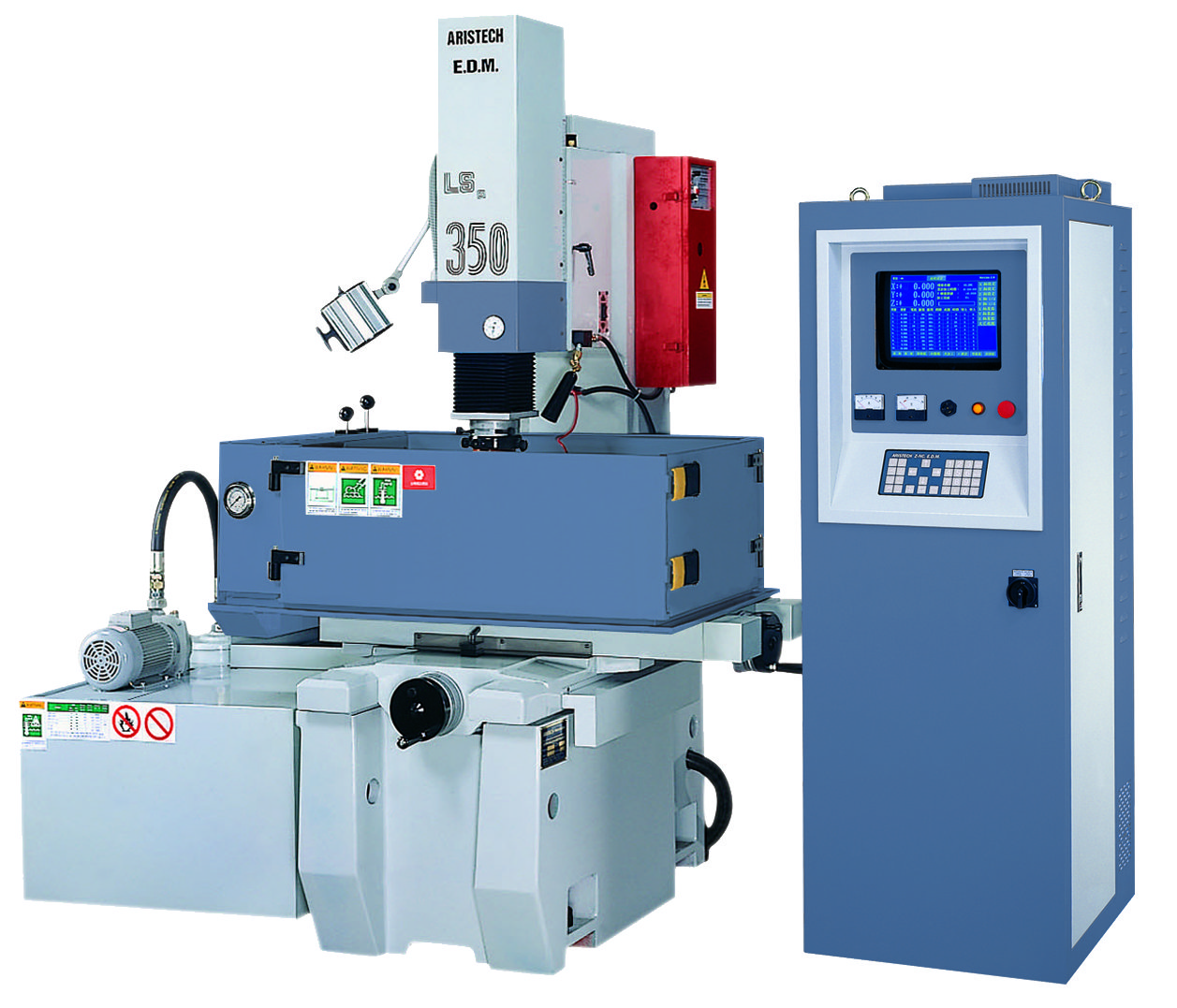

機台規格:
項 目 機 型 |
LS-350 |
工作油槽、內槽(WxDxH) mm/inch |
950x600x370 (37.4x23.6x14.6) |
工作台面積(XxY) mm/inch |
650x350(25.6x13.8) |
工作台行程(XxY) mm/inch |
400x300(15.7x11.8) |
加工機頭行程(Z2) mm/inch |
270 (10.6) |
電極頭行程(Z1) mm/inch |
200(7.9) |
電極頭端面至工作台面 最小到最大距離 mm/inch |
30-500 (1.2-19.7) |
電極最大載重 kgs/lbs |
70 (154) |
最大工作件載重 kgs/lbs |
400 (880) |
外型尺寸(WxDxH) mm/inch |
1,300x1,170x1,980 (51.2x46.1x78) |
包裝尺寸(WxDxH) mm/inch |
1,395x1,260x2,220 (54.9x49.6x87.4) |
淨 重 kgs/lbs |
1,200(2,640) |
過濾箱規格:
項 目 機 型 |
LS-350 |
過濾油槽容積/LITERS |
350 |
過濾蕊數量 PCS |
2 |
外觀尺寸(WxDxH) mm/inch |
760X1,100X840 (29.9X43.3X33.1) |
包裝尺寸(WxDxH) mm/inch |
880X1,210X1,025 (34.7X47.6X40.4) |
淨重 kgs/lbs |
100(220) |
電源箱規格:
項 目 機 型 |
LSP-30A |
LSP-50A |
LSP-75A |
LSP-100A |
最大加工電流(A) |
30 |
50 |
75 |
100 |
輸入電力(KVA) |
3 |
4.5 |
6 |
10 |
最大加工速度(mm3/min) |
180 |
350 |
550 |
700 |
電極消耗比(%) |
<0.3 |
|
|
|
最佳表面精度(µmTa) |
0.3 |
|
|
|
外觀尺寸(WxDxH) mm/inch |
710x890x1,750 (28x35x68.9) |
|
|
830x1000x1,750 (32.7x39.4x68.9) |
包裝尺寸(WxDxH) mm/inch |
840x1,000x2,015 (33.1x39.4x79.3) |
|
|
970x1,130x1,955 (38.2x44.5x77) |
淨重(kgs/1bs) |
165/363 |
180/396 |
190/418 |
200/440 |
* LS-580,650,2010 最大電流可選配LSP-150A . 200A . 250A
|
|
|
|
|
標準配件: 特殊配件:
工具及工具箱 ‧過濾網及過濾系統 ‧電極頭一個 ‧石英工作燈一個 ‧壓板一組 ‧X, Y, Z 三軸光學尺及顯示器 ‧潤滑裝置 ‧酒精頭滅火器一個 ‧X,Y軸線性滑軌座(適用LS-580、650、2010) ‧操作手冊及技術手冊 ‧X, Y軸滾珠導桿 (適用LS-550、580、650機型) |
‧油冷卻器 ‧機頭搖動裝置COC-200 ‧SYSTEM 3R及EROWA自動化夾具系統 ‧油壓工作油槽前門 (適用LS-580, 650, 2010機型)
|
