AT250L

滾動式無背隙滾齒凸輪分度盤
優點 無蝸桿蝸輪機構型之背隙問題
由於是滾動機構可得較高轉速及高傳動效率
價格與傳動剛性更優於DD馬達機構,具停止定位優勢

  • 回上一頁

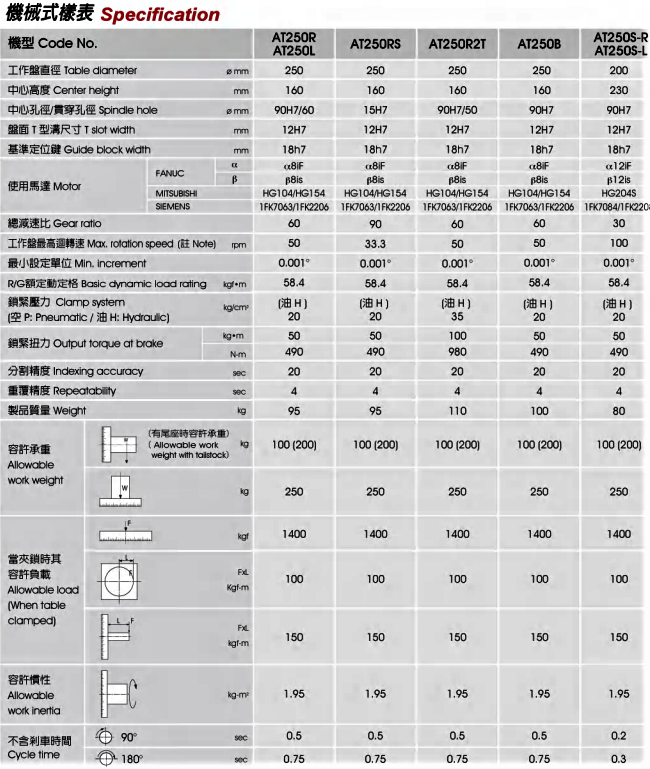

Ømm工作盤直徑 Table diameter 250
mm中心高度 Center height 160
Ømm中心孔徑 / 貫穿孔徑 Spindle hole 90H7/60
mm盤面 T 型溝尺寸 Table T-slot width 12H7
mm基準定位鍵 Guide block width 18h7

使用馬達 Servo motor

α 8iF

總減速比 Total reduction ratio 60
rpm最高迴轉數 Max. rotation 50
最小設定單位 Min. increment 0.001°
kg*m容許切削扭力 Output rated torque 45
kg/cm2鎖緊壓力 Clamping system 20(油壓)
kg*m鎖緊扭力 Clamping torque 50
sec分割精度 Indexing accuracy 20
sec重複精度 Repeatability 4
kg製品質量 Weight 95
容許承重
Allowable work weight
kgVertical 100
kgHorizontal  250
當夾鎖時其容許負載
Allowable load
(When table is clamped)
kgfHorizontal  1400
Fxl
kgf-m
Torque
150
Fxl
kgf-m
Torque
100
容許慣性
Allowable work inertia
kg-m2Interia 1.95
